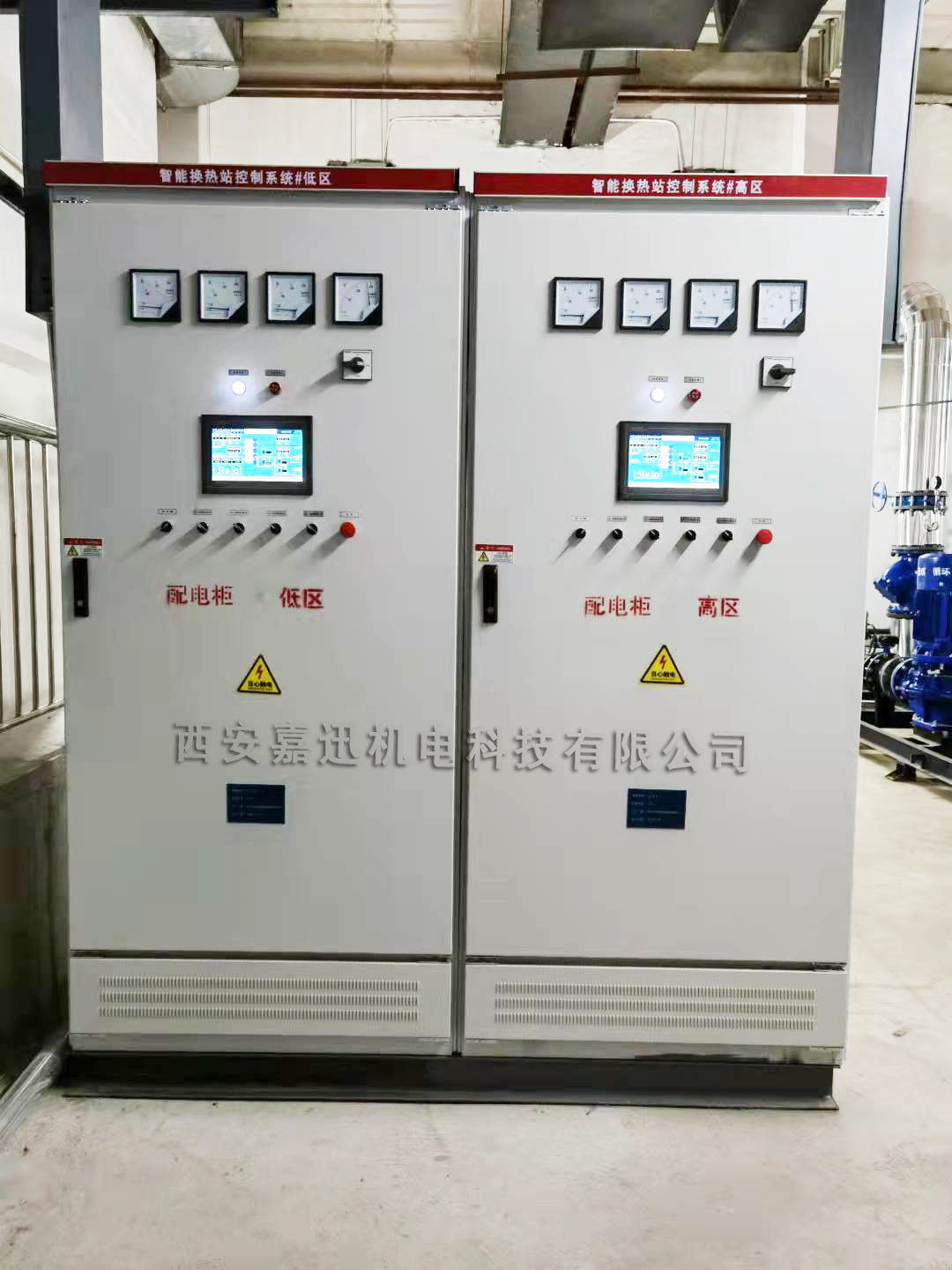

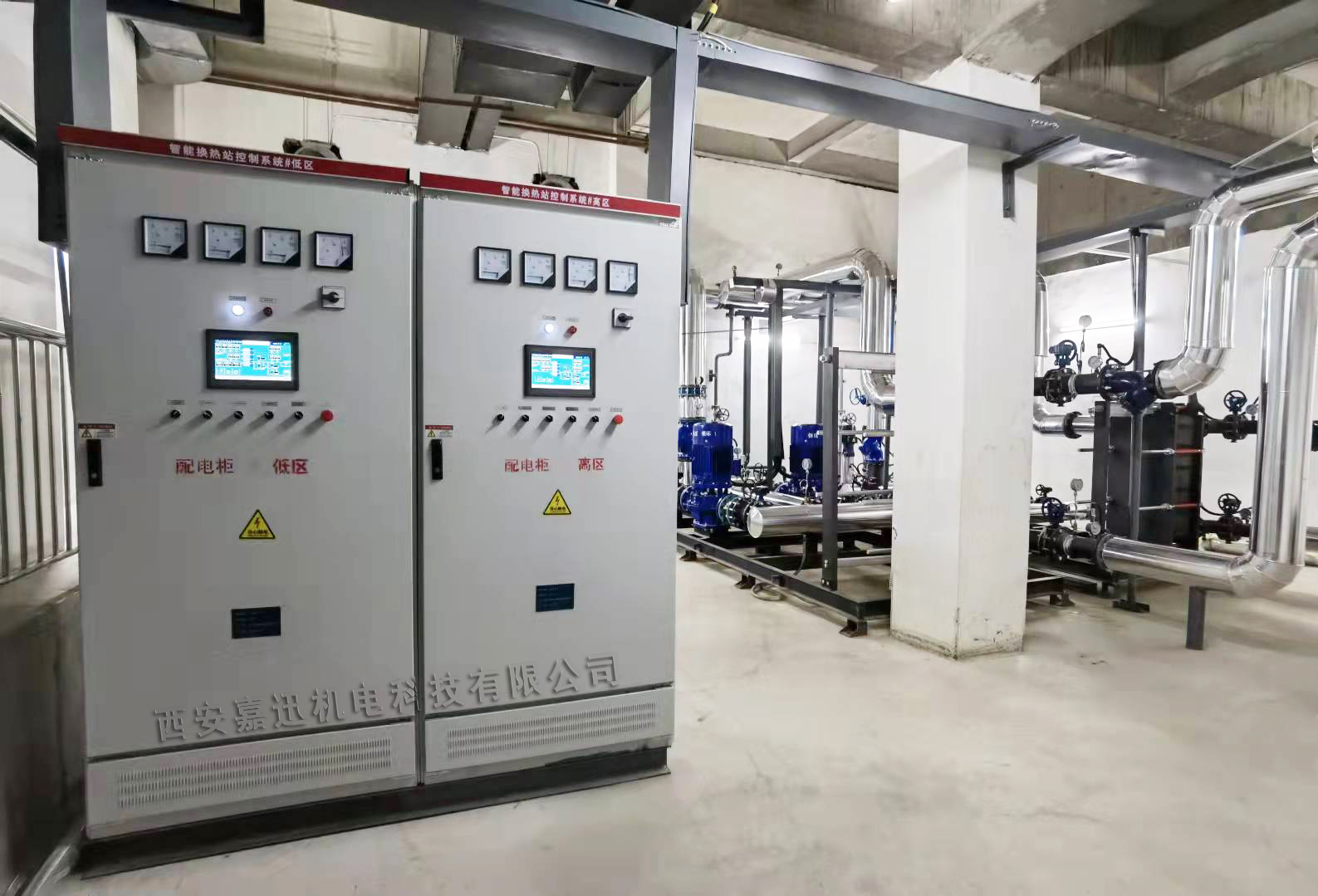

西安嘉迅機電科技有限公司是一家專業從事自動化產品銷售，系統集成，技術服務的公司，在供熱領域有著豐富的實戰經驗，具備從方案設計到應用的一站式供應的能力。新一代智能無人值守?fù)Q熱站控制系統是我公司獨立開發并獲得了用戶一致好評的產品。

　　新一代智能無人值守?fù)Q熱站自動控制系統主要依靠對現場的數據采集、通過可編程控制器，變頻器，智能儀表閥門等自動化設備實現完全的自動化控制，實時在線監測，數據存儲、報表生成、故障報警等功能，一鍵運行，自動控制，可獨立本地控制，也可受控于監控中心遠程管理，有操作簡單，數據清晰，節約能耗，組網便捷的特點。

1、主要配置：

　　西門子1200PLC：功能強大、性能穩定，自帶以太網接囗，組網方便，便于集中管理，可方便的將數據上傳至熱力公司的集中管理系統，是目前供暖市場的主流品牌，廣泛應用于供水供暖行業。

　　ACS510變頻器：供暖行業的主流變頻器品牌，大品牌，質量穩定，廣受好評。

　　軟啟動器：備用泵功率大于15kw都用軟起的方式啟動，減少水泵啟動對電網的沖擊。

　　MCGS10寸觸摸屏：顯示畫面更大，數據一目了然，方便操作。

　　正泰低壓電氣：國產一線品牌，市場主要產品。

　　以上配置可根據用戶需求靈活搭配，我公司可以提供多種配置方案供用戶選擇。

2、換熱站數據采集：

　　將站內的溫度、壓力、流量、水箱水位、電動調節閥狀態、補水泵循環泵的啟停狀態、電流、電壓、報警等參數采集、再本地觸摸屏顯示，并且上傳至監控中心。

　　換熱站監控參數包括：

　　●室外溫度

　　●一次網的供/回水壓力、溫度

　　●一次網的流量、熱量、累積流量、累積熱量

　　●一次網除污器差壓

　　●二次網供/回水溫度、壓力

　　●補水流量、累計流量

　　●水箱液位

　　●循環泵電壓、 電流、功率、頻率;

　　●補水泵電壓、 電流、功率、頻率;

　　●一次網電動調節閥閥門開度;

　　● 二次網回水泄壓電磁閥狀態;

　　●補水電磁閥狀態;

　　●補水流量

　　●自來水壓力

　　●自來水流量

　　●循環水泵和補水泵的啟停及運行狀態等;

　　●運行參數的越限報警;

　　a二次側供水壓力過高

　　b二次側供水溫度過高

　　c二次側回水壓力過低

　　d二次側回水壓力過高

　　e水箱水位超高、超低

　　f循環泵電流高報警

　　g循環泵缺相報警

　　h停電報警

　　i 自來水停水報警

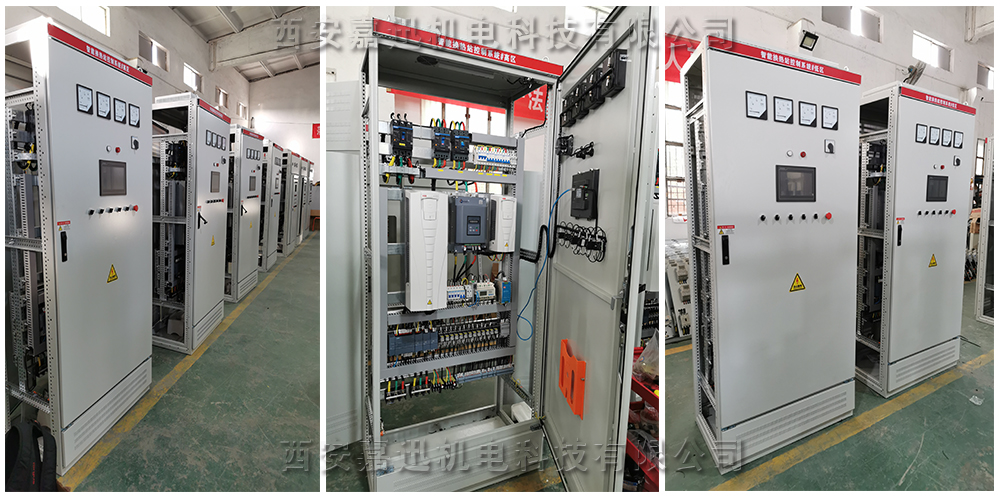

 車間一角

3、主要功能：

　　換熱站的調節系統采用PID調節控制，通過設定運行參數，控制一次網電動調節閥的開度，實現調節過程，保證用戶室內溫度達到規定;完成循環水泵進行自動控制，補水泵進行自動控制;水箱水位自動控制;系統停電控制;停水控制。對其故障實現實時報警和連鎖啟停切換控制。

　　具體調節控制單元如下：

　　●換熱器二次供水溫度調節控制回路

　　根據本地的氣候條件以及供熱對象的特性，給出一條室外溫度與二次供水、回平均溫度之間的對應曲線。控制器通過這條曲線根據室外溫度傳感器測量的室外溫度，通過控制換熱器一次高溫水管網出口電動調節閥，實現換熱器二次側熱水出口溫度的自動控制。滿足用戶室溫要求。

　　●除污器控制

　　根據除污器前后壓力差，自動調節控制除污閥門，保證正常工作。

　　●循環泵控制

　　(1)在自動狀態下，根據實際供熱情況變頻器通過對循環泵的轉速調整，使二次側進出口壓差始終處于處于恒定;

　　(2)變頻循環泵若二次側回水壓力低于預設的回水壓力下限值，循環泵自動減速運行;若二次側回水壓力高于預設的回水壓力上限值，循環泵將自動提速運行;

　　(3)手動功能，操作員可以通過控制柜上的按鈕進行啟/停、加/減速控制。

　　●補水調節控制回路

　　通過二次管網回水壓力控制變頻補水泵的開啟、調節和停止。實現二次回水壓力的定壓自動控制。

　　(1)控制系統在自動狀態下，變頻補水泵要使二次側回水壓力處于恒定;

　　(2)當二次側回水壓力低于回水壓力下限值時，補水泵自動啟動，當二次側回水壓力高于回水壓力上限值時，補水泵停止(補水箱水位條件要滿足);

　　(3)控制回路在手動狀態下，操作員可以通過控制柜上的按鈕進行啟/停、加/減速控制。

　　當二次網由于意外原因造成回水壓力過高時，則開啟回水壓力電磁閥。

　　●補水水箱控制

　　補水水箱底部側面安裝一臺液位變送器，用于測量水箱水位。水箱進水管道上安裝一臺電磁閥，用于水箱補水。當水箱水位低于設定值時開啟電磁閥，當水箱水位高于設定值時關閉電磁閥。

　　當水箱水位超高時向中心站報警。

　　當水箱水位超低向中心站報警。

　　●自來水停水控制

　　當自來水停水時，系統停運。其控制方式為首先回水壓力低時，起動補水泵，當水箱水位超低時，同時自來水無壓力，即判斷為自來水停水。此時，停補水泵。當回水壓力過低時，停一次網電動調節閥、隨后停循環泵。

　　●系統停電控制

　　PLC控制系統柜內安裝一臺UPS備用電源。當PLC檢測到系統突然停電時，關閉一次網電動調節閥、補水電動調節閥。

　　●循環泵異常控制

　　循環泵異常停運時，PLC控制系統關閉一次網電動調節閥。同時，維持補水系統自動運行。

　　●一次網停水控制

　　當中心接到熱力公司停止供水命令后，對于短時停水由中心站控制關閉一次網電動調節閥;對于長時間停汽時，除關閉一次網電動調節閥外，同時關閉循環泵，但不停補水系統，維持管網壓力。

　　●控制切換

　　無人值守?fù)Q熱站設計運行方式是全自動運行，當控制系統或設備或需要時，其控制方式可切換為手動運行方式。

　　(1)手動調節一次管網電動調節閥和補水箱電動調節閥;

　　(2)手動控制循環泵和補水泵啟、停，增、減泵的轉速;

　　(3)除污器手動控制。
