EN600變頻器在針織大圓機的應用

　　易能EN600系列屬于高性能磁通矢量變頻器，已在浙江、江蘇、廣東等地得到良好的應用，其完全滿足了在針織大圓機的運作要求，充分發揮出EN600低頻大力矩、響應速度快等性能優勢。

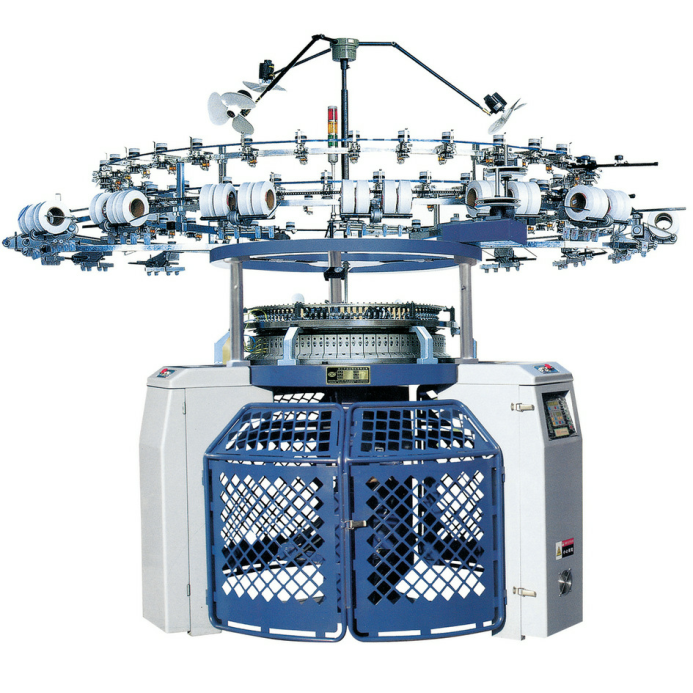

　　一、針織大圓機介紹：

　　針織大圓機，學名針織圓形緯編機(或者叫做針織圓緯機)，是編織毛衫的主要設備， 在織物編織過程中，采取圓周運動形式，通過選針來編織花型，編織花型的能力可以通過一定的選針方法達到較高的水平，圓機最大的優點就是產量高，因此受到很多毛衫企業的青睞。 針織大圓機現已經廣泛地應用于紡織行業。

　　二、針織大圓機系統方案

　　1 、工藝要求

　　針織大圓機要求電機不能出現反轉和回轉，否則針床的針將被折彎甚至折斷，有的設備并未安裝單向軸承，系統正反轉取決于電機控制，需適當采用直流制動功能。

　　系統采用多段速度：

　　點動：5−6Hz點動運行;

　　工作：最高80HZ,高速織布運行，設定頻率由模擬量給定或變頻器開環頻率數字給定;

　　收布：20HZ，低速收布運行，當布匹織到一定長度時，需以20Hz左右的低速緩慢收布。

　　2 、性能要求

　　織布時負載較重，點動/啟動要迅速，要求變頻器低頻大轉矩，響應速度快。變頻器采用矢量控制模式，以提高電機穩速精度和低頻轉矩輸出。

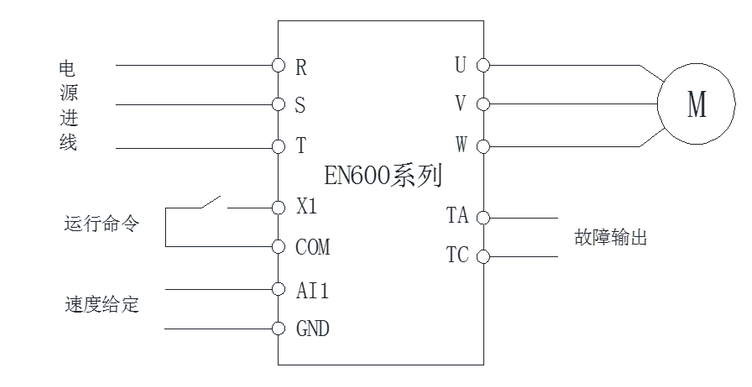

　　3 、控制接線

　　針織大圓機控制部分采用單片機或PLC+人機界面控制，對變頻器進行端子控制起停，模擬量給定頻率或使用多段頻率給定。

　　對于多段速控制目前基本有兩種控制方案，一種是利用模擬量給定頻率，不管是點動還是高速低速運行，模擬量信號以及運行指令由控制系統給出;另一種是利用變頻器自帶的多段頻率給定，控制系統給出多段頻率切換信號，點動由變頻器自身提供，高速織布頻率由模擬量給定或變頻器數字給定。

　　4、變頻器參數設置

　　四、調試注意事項

　　1 、采用EN600磁通矢量控制模式，根據電機銘牌設置電機參數，旋轉自學習。

　　2 、避免回轉，有的針織大圓機系統加裝了單向軸承的機器，但是某些大圓機在機械上沒單向軸承，輕微的反轉可能就會損壞針盤，所有要控制好電機，需對變頻器設置停機直流制動參數，確保停機時電機軸完全剎住。

　　五、EN600在針織大圓機上的優勢

　　1 、具有S型加減速啟停平滑;

　　2 、磁通矢量控制模式，低頻大力矩、響應速度快;

　　3 、減速加直流制動功能，停機和制動穩定;

　　4 、采用磁場轎直功能，避免設備反轉造成斷針。
