ABB新款變頻器ACS530推出已經有一段時間了，但是由于很多用戶對老款A(yù)CS510變頻器比較熟悉而且使用習慣了所以不愿意切換到新款來，因此我們整理了這篇文章希望對大家能提供一點幫助。

　　泵和風機控制(PFC)用于包含一個變頻器和多個泵(或風機)的泵(或風機)系統。變頻器本身控制一個泵(或風機)的速度，同時通過ROL繼電器輸出控制接觸器將其他泵(或風機)直接連接到供電網絡(或斷開供電網絡連接)。PFC控制邏輯通過過程控制PID反饋的變量變化，根據需要打開和關閉輔助電機。

　　如：在泵應用中，變頻器控制第一個泵的電機，通過調速來控制泵的輸出，該泵也稱為調速泵。當現場需求(使用過程控制PID給定值表示)超過該調速泵的能力(用戶定義的速度/頻率限制)時，PFC邏輯會自動啟動輔助泵，同時PFC邏輯會降低變頻器控制的泵的速度，以考慮增加輔助泵的總系統輸出，避免過大的波動。然后PFC邏輯還會繼續依據現場需求(PID控制)繼續調整第一個泵的速度，如果需求繼續增加，則PFC邏輯將按照上述方式繼續增加輔助泵。隨著現場需求降低，PFC邏輯首先調低第一臺泵的速度，一直降到最小限值(用戶定義的速度/頻率限值)以下，會自動停止一臺輔助泵，此時PFC邏輯還會提高第一臺泵的速度，以考慮停止輔助泵丟失的輸出。同時隨著現場需求的進一步降低，PFC邏輯還會繼續停止輔助泵，一直到所有的輔助泵都停下，最后調節第一臺泵的速度。

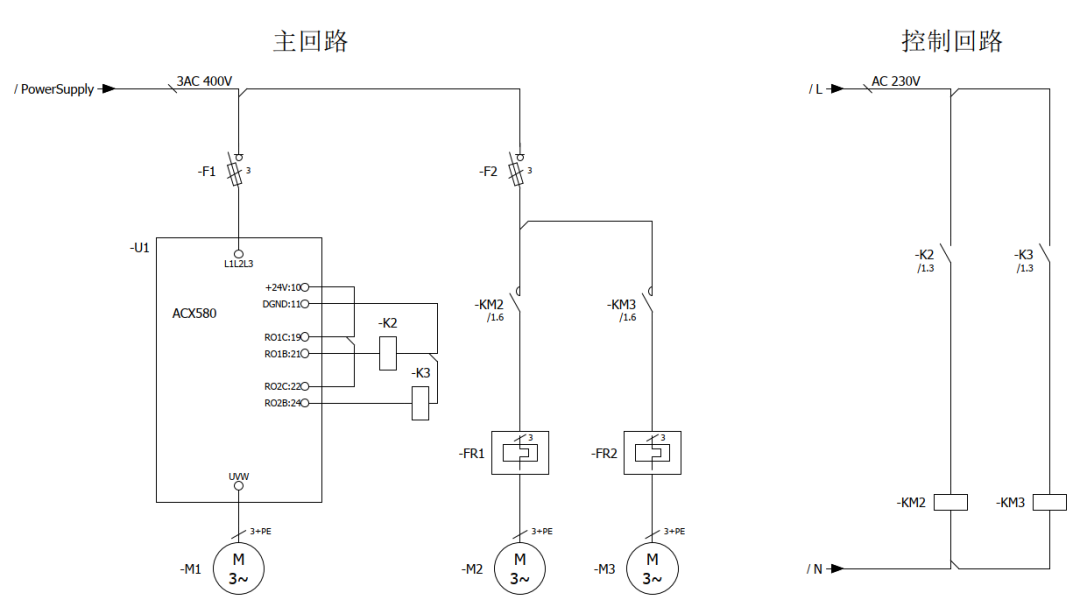

下面以3泵系統（1個變頻泵M1，2個輔助泵M2和M3）為例進行說明：

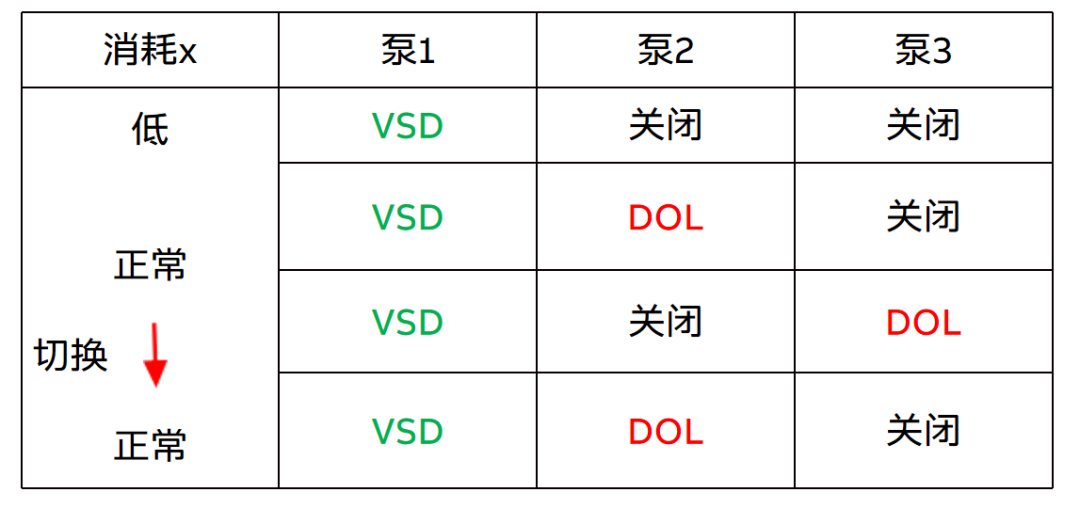

01.流量消耗與泵狀態對比

　　VSD表示由變頻器控制，根據PID控制調節輸出轉速;

　　DOL表示由工頻直接啟動，以固定的速度運行。

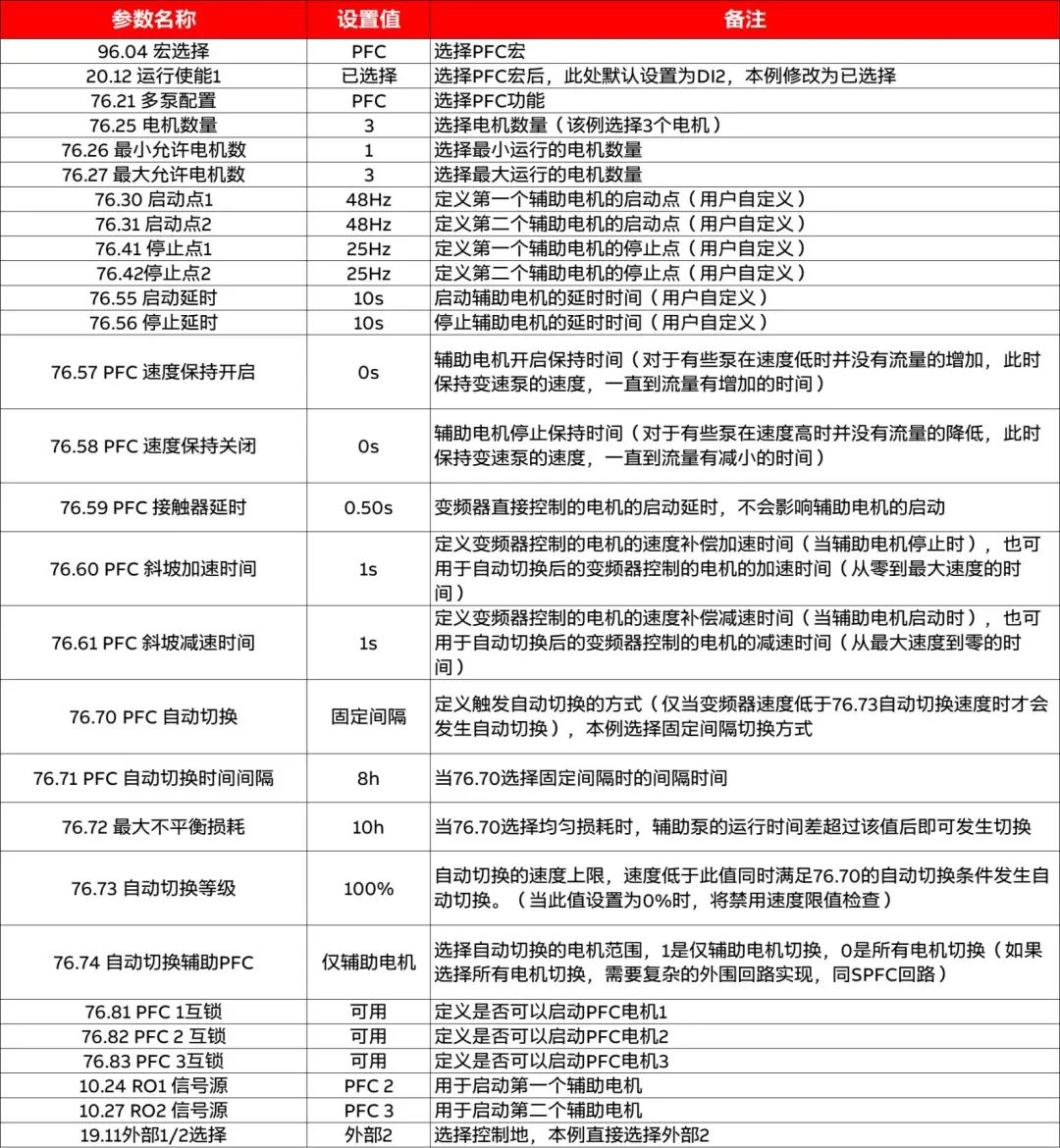

02

03.自動切換說明

　　當76.70設置成DI1-DI6時，由DI點控制輔助電機的切換，切換時同時需要滿足76.73的條件;

　　當76.70設置成Time function 1-3，由34組參數時間定時器1-3來控制輔助電機的切換，切換時同時需要滿足76.73的條件;

　　當76.70設置成Fixed interval時，由76.71 PFC autochange interval時間來控制輔助電機的切換，切換時同時需要滿足76.73的條件;

　　當76.70設置成All stop時，當所有電機停止時，輔助電機才會發生切換。

04

　　當76.70設置成Even wear時，變頻器會自動平衡輔助電機的運行時間，當運行小時最少的和運行小時最大的輔助電機的差值超過76.72最大不平衡磨損時間時，輔助電機會發生自動切換，切換時同時需要滿足76.73的條件。
