西安嘉迅在水、和污水行業應用中，代理的ABB變頻器能夠提供卓越的解決方案。本期小編將為您介紹ABB變頻器對于多泵系統的幾種控制方式。

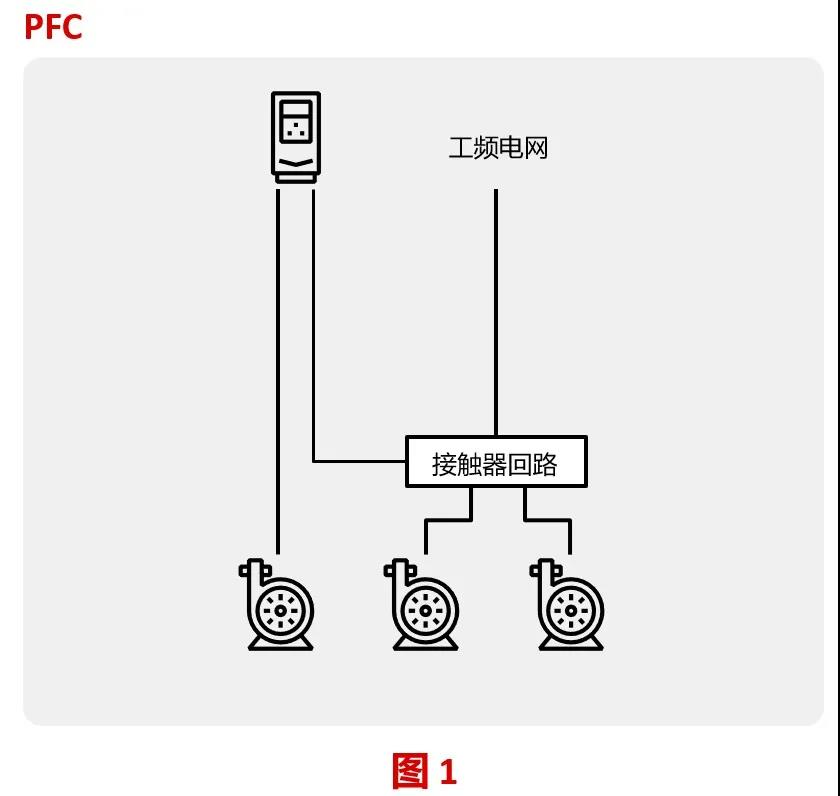

      如圖1所示，泵和風機控制（PFC），這是最簡單的一種控制方式，用于包含一個變頻器和多個泵的泵系統。變頻器本身控制一個泵的速度，同時通過RO繼電器輸出控制接觸器將其他泵直接連接到供電網絡（或斷開供電網絡連接）。即該系統包括1個變頻泵，多個直啟泵，PFC控制邏輯通過過程控制PID反饋的變量變化，根據需要接通和斷開直啟泵。

               適用變頻器型號：ABB變頻器ACS530系列，ABB變頻器ACS580系列，ABB變頻器ACQ580系列，ABB變頻器ACH580系列

    優點
       接線簡單，易于實現
       多泵系統只用1臺變頻器，成本低

    缺點
       多泵系統啟動、停止直啟泵時水壓或流量波動較大，對管網沖擊較大

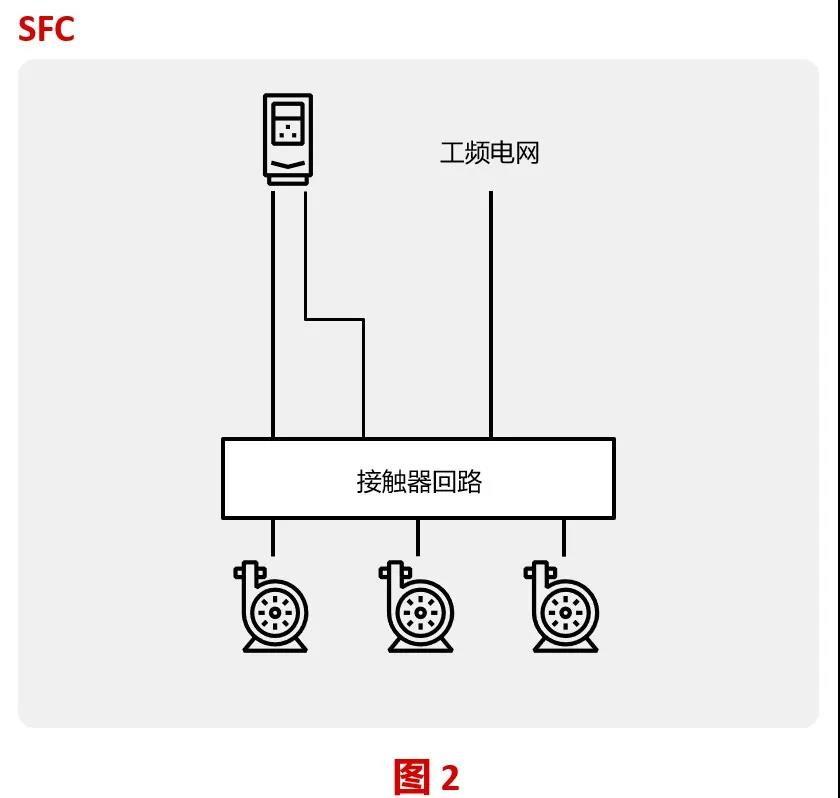

     如圖2所示，泵和風機軟啟控制（SPFC），用于替代PFC邏輯的變化形式。在這種多泵系統中同樣只要一臺變頻器和多個泵，同一時刻只有一臺變頻泵運行，只是在負荷增加需要加泵時該臺變頻泵會切換到電網運行，然后由變頻器去啟動下一臺泵，使泵啟動時達到軟起動的效果。SPFC邏輯是實現直接軟起動在線（輔助）電機的簡單方法。
            PFC和SPFC控制邏輯之間的主要區別在于泵的啟動方式，前者是變頻泵用變頻器啟動，輔助泵直接啟動，后者是所有泵都通過變頻器啟動。
            適用變頻器系列：ABB變頻器ACS530系列，ABB變頻器ACS580系列，ABB變頻器ACQ580系列，ABB變頻器ACH580系列


     優點
      相比PFC控制對管網的沖擊較低
      多泵系統只用1臺變頻器，成本低

     缺點
      需要外圍輔助回路配合，直接接線復雜，對管網有一定沖擊

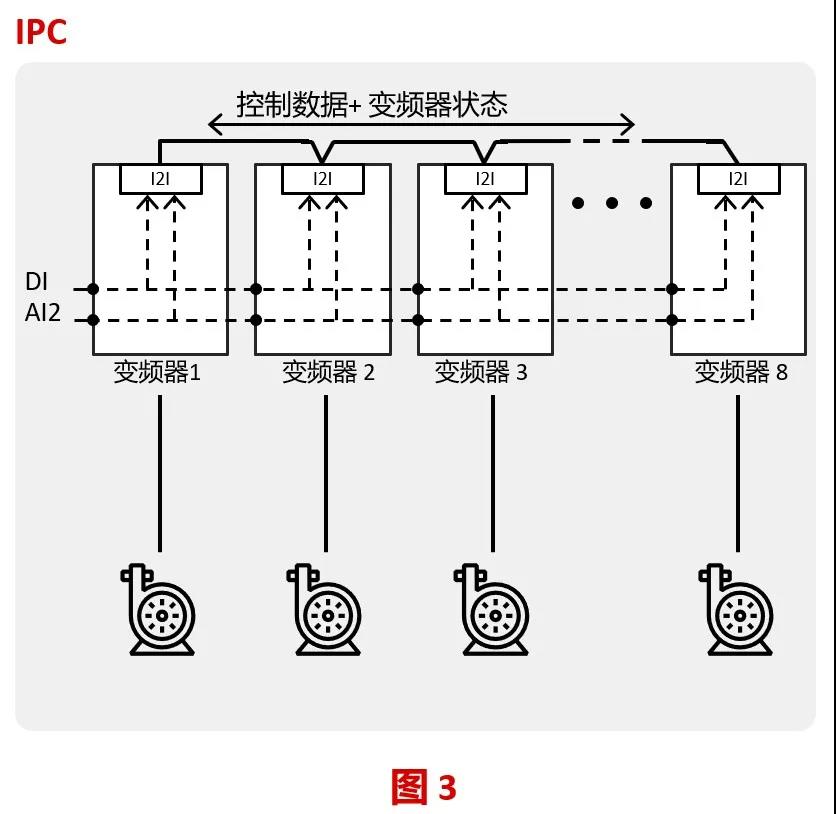

   如圖3所示，智能多泵控制（IPC）是一種多泵控制系統，由幾臺泵組成，每臺泵均與單獨的變頻器連接。系統中所有泵的啟動、停止都是平滑的過程，避免了管網的沖擊和壓力、流量的波動。變頻器之間通過內置現場總線通訊（I2I）進行通訊。這種布置方式為負載分配提供了高度的靈活性和冗余性，平衡泵之間的運行時間，保證每個泵的最佳運行狀態。所有泵的順序可以定義，以更好的平衡運行時間（運行時間最少的泵最先啟動），也可以定義通過泵的效率等級來設置泵的優先級。如果在一臺泵出現故障或需要維護時，其它泵可以自動接管運行，實現了多泵系統的高冗余性。根據負荷需求，系統會自動逐個啟動或停止泵。

           在該系統中，同一時間只能由一臺變頻器作為主設備，最多支持七個從設備，主變頻器控制整個多泵系統，并執行以下任務：
               激活和禁用從變頻器
               根據內部設定值用其內部 PID 回路控制調節系統速度
               處理 I/O 信號

           適用變頻器系列：ABB變頻器ACQ580系列，ABB變頻器ACH580系列

優點
    根據工藝需求優化能源效率
    多泵系冗余設計，避免計劃外停機
    平衡運行時間，降低維護時間間隔
    加、減泵過程平滑，避免壓力、流量波動及對管網的沖擊
    無需PLC，降低系統的復雜性和安裝成本
    易于維護和更換

缺點
     相比PFC和SPFC，需要多臺變頻器，成本較高
