PLC模擬量如果接數字量會停機嗎？要注意什么
2020-11-26發布者：

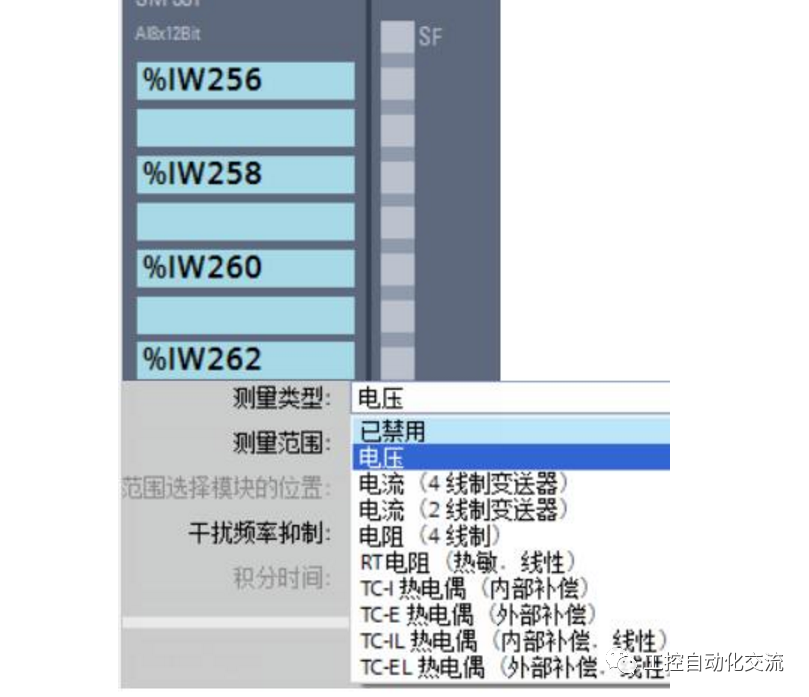

PLC中模擬量一般指0到10Vdc的電壓以及0(4)到20ma的電流信號，通過模擬量輸出模塊(DA)和輸入模塊(AD)進行處理，數字量值的是開關量，比如我們的一些按鈕、接近開關等，按照開關頻率有普通和高速之分。

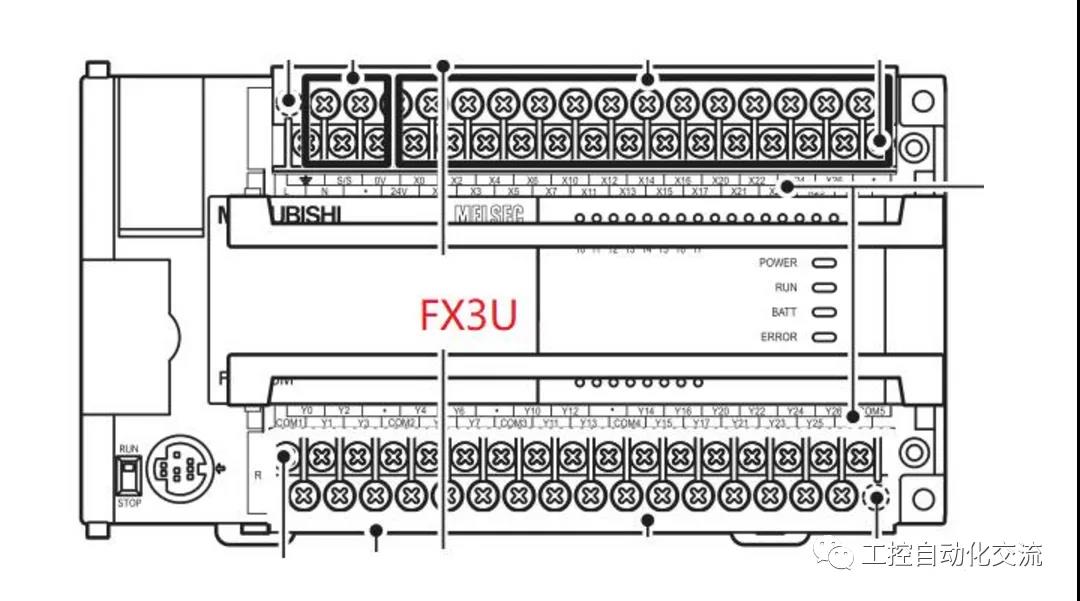

模擬量和開關量分別在不同的模塊上進行接線通常是不會接錯的，再說接線方式也不一樣的，這里我們簡述下開關量和模擬量的區別，以三菱小型PLC來說明。開關量由輸入和輸出端口，位于PLC的基本單元上，最上面的是輸入端子排，下面的是輸出端子排。
輸入X由直流24V電源進行驅動，輸出根據PLC的繼電器輸出和晶體管類型來決定，其中晶體管的輸出觸點只能通過直流電。
而模擬量不在PLC的基本單元上，比如通過擴展模塊來完成，在基本單元的左側或者右側進行模塊的添加。對于AD模塊來講，信號的正極接入VIN或者AIN，負極接COM端子，對于DA你模塊來講，輸出信號正極接VOUT或者IOUT，負極接COM。
經過上面的分析，模擬量與開關量所使用的信號類型是不一樣的，在PLC上進行的接線位置、接線方式都是有很大區別的，一般很小幾率接錯。根據你的提問，模擬量的地方進入開關量，如果是是交流電，很有可能損壞模塊，如果是直流電比如按鈕輸入24V，在PLC上的ERR指示燈可能會亮，通過故障排查會顯示“通道的上限量程溢出”，輸入的模擬量值超出規格范圍。
