在多工位聯動和單工位需要微調的設備中，經常使用到第一路AI模擬量作為主給定，第二路AI模擬量作為副給定，然后兩路給定信號需要疊加處理的情況，今天小編就講解一下ACS580變頻器如何設置兩路AI為主+副給定的功能。


     接線如下:

      此處AI1作為主給定源，信號來自于PLC輸出的模擬量。AI2作為副給定源，信號由現場旋鈕電位器給定，方便實時進行給定值微調。兩路信號都采用0~10V輸入，電位器阻抗值需在1~10kΩ。單機接線圖如圖1。

（給定信號接線圖）


     參數設置如下：

      在該例中，我們采用標量控制，設定99.04=1，設定AI1和AI2的最大值和最小值，其中AI1作為主給定，給定頻率范圍為0~50Hz，AI2作為副給定僅作微調使用，設定其給定頻率可調范圍為-5 Hz~5 Hz（根據實際需求設置，此處設定值僅供參考），本例采用外部1作為頻率給定源。


     參數設定參考表1，圖2為給定邏輯框圖。

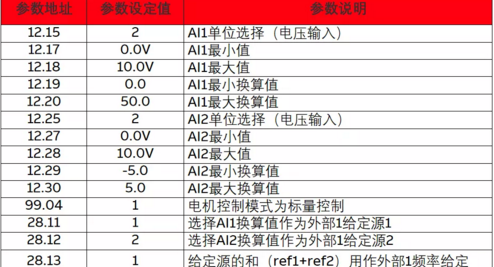

（圖1 參數設置）

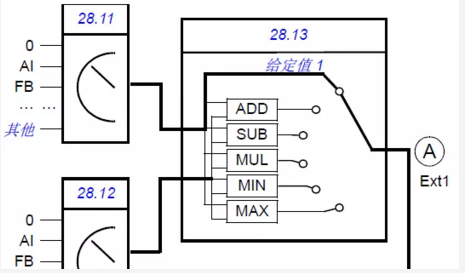

（給定邏輯圖）

總結

      在此應用中，AI1作為主頻率給定，調整AI1可以同步調整所有工位運行速度的快慢，AI2作為副頻率給定，通過AI2微調單個工位的速度，這樣兩路AI疊加作為給定源，可以使單個工位在保證整體速度的前提下能夠微調整，以滿足工藝要求。

            以上是關于ABB變頻器ACS580 AI主副給定疊加功能的使用說明，其他型號變頻器可參考設置。
